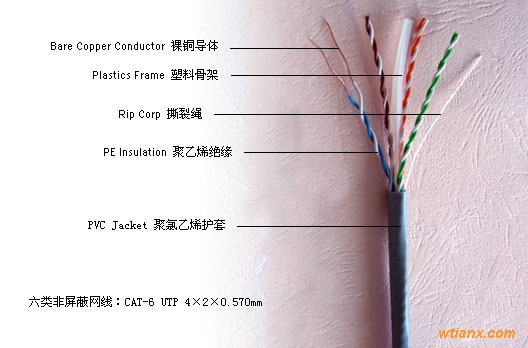

一Cat5及cat5e和cat6類纜的生產制造：

1.絕緣單線的押出：
由于高速數據傳輸電纜傳輸100MHz以上的高頻，對電纜結構尺寸的穩定性和均勻性要求嚴格，因此電纜生產過程中的每一道工序都可能把自身的問題帶到成品中去，而制造過程中的第一道工序——絕緣單線押出是整個生產的中心環節。
  良好的控制單線制過程是生產高性能電纜的基礎。線芯絕緣不偏心是阻抗保持穩定的前提，而且在軸向要求達到均勻一致加工精度SPL-1200型串列拉絲絕緣生產線，其具有拉絲，退火，預熱，絕緣押出各參數在線控制等高速串列生產單線功能。
1）生產線速度為800m/min~1000m/min，具有x-y雙軸全自動外徑閉環反饋控制系統，實時監控外徑的偏差，精密的張力自動控制系統保證了導線外徑的均勻性，同心度控制在96%以上，銅線外徑偏差+/-0.002mm，導體橢圓度為±0.002.絕緣外徑偏差為+/-0.01mm.，采用預熱裝置（溫度規范：120℃-130℃）使導線與絕緣層之間的粘附力恒定，附著力要求為1．0kgf~3.0 kgf（長度為150mm），在高速收線過程中換盤時，線的張力要小而恒定。
以下為各規格具體收線張力控制范圍：
單支導體                  收線張力              絞合導體                 收線張力
0.4~0.46BC/CCS       0.4~0.5MPa          7/0.15~7/0.16         0.4~0.5MPa
0.47~0.525BC/CCS    0.4~0.5MPa          7/0.18~7/0.19         0.4~0.5MPa
0.53~0.6BC/CCS       0.5~0.6MPa           7/0.20~7/0.21         0.5~0.6MPa

2）色母粒應少加，絕緣線的顏色盡量做淡。因?yàn)槿魏我环N顏色對介質來說都是雜質，顏色越深由衰減越大，芯線應光滑，圓整。
3）導體的伸長率是導體質量的另一個重要指標。導線稍硬或者說彈性模具較大可使導線在后續加工過程中不易變形，有利于阻抗均勻性。另外導線伸長率控制范圍小，則可避免兩根軟硬不均的芯線對交所產生的不均勻性，從而減小結構回波損耗。在實際生產中，導線伸長率控制在15%-25%，盡量做到每道工序后伸長率基本保持不變，重點控制同一批對絞芯線伸長率波動范圍為±2%之內,銅絲表面不允許出現油污，外觀金黃色，無發紅、變黑現象。

2. 對絞工序：
絞對的主要目的是利用交叉效應來減小線組間的串音，對于退扭（部分或全部）式絞對在滿足一定條件時，還可以減少絕緣偏心及其它絕緣芯線徑向上的不均勻缺陷，要消除絕緣偏心對回波損耗的影響，就必須進行退扭。只有達到最小退扭率時絕緣偏心對回波損耗的影響才基本消除。兩單線進入對絞機之前, 一定要有同步皮帶上下壓住, 使進入對絞機的兩根線張力均勻。張力過大會拉細銅線, 過小則芯線松馳、跳動。節距形成后再加一個定型裝置, 使線對呈完好的螺旋型。同時機器配置靈敏的張力反饋系統。張力變化范圍為15%~25%，五類纜最佳退扭率為24-30%，對于設備要求對絞時速度快而均勻，通常生產通信電纜的國產高速對絞機，經過改制可以使節距在10-50mm范圍內，能滿足生產5類纜的要求。對于對絞的質量要求是, 當線對被退扭后, 兩根絕緣導線的長度應相等。
依據及設備及性能要求設置轉速，收放線張力變化范圍應該控制在15%~25%以?xún)?nèi)（單位：kgf）。（對絞后芯線導體線徑為±0.003）
單支導體                    放線張力                     收線張力              絞合導體               放線張力                 收線張力
0.4~0.46BC/CCS          0.35±0.05                  0.6~0.8       7/0.15~7/0.16                0.35±0.05                0.6~0.8
0.47~0.525BC/CCS       0.40±0.05                  0.7~0.9       7/0.18~7/0.19                0.40±0.05                0.7~0.9
0.53~0.6BC/CCS           0.45±0.05                  0.8~1         7/0.20~7/0.21                0.45±0.05                 0.8~1.0

通常情況下，電纜的使用頻率越高，信號的波長就越短，絞對節距越小時平衡效果才好。但過小的絞合節距又會帶來生產效率低和絕緣芯線扭傷的問題。單線的彎曲半徑必須大于100mm，以防導體和絕緣層間的粘附性降低，從而影響電氣性能。實踐中，當絕緣芯同心度達到94%以上時，五類纜的節距可取在10-18mm。絕緣同心度達到97%時，六類纜的節距可取在10-17mm左右，同心度達到98%以上時可取12-24mm左右，絞對節距公差限定在+/-2%內，.其他規格的對絞線節距可按絞對節距與絞對螺旋角的關系適當放大或減小，線對節距差控制在2-5mm。在線對節距設計時，應保持兩個原則：1。相鄰線對的節距差盡可能大；2。相鄰和相近的線對節距不成低整數倍關系。

 3. 成纜工序：
成纜的主要目的是使線對絞合在一起構成結構比較穩定的纜芯。采用東莞市愛耐用機械科技有限公司800懸臂單絞機，其成纜轉速為900±200扭/分鐘，其次，需要控制絕緣芯線節距的波動范圍為±2%以?xún)?nèi)，成纜時不可跳線，防止刮傷芯線。
不同導體外徑，收線張力會有所差異：
單支導體                         放線張力            收線張力        絞合導體                   放線張力               收線張力
0.4~0.46BC/CCS             0.45±0.05kgf       7~9N             7/0.15~7/0.16           0.35±0.05kgf         7~9N
0.47~0.525BC/CCS          0.55±0.05kgf       9~11 N          7/0.18~7/0.19           0.40±0.05kgf         9~11 N
0.53~0.6BC/CCS             0.58±0.05kgf      9~11 N            7/0.20~7/0.21          0.45±0.05kgf         9~11 N

對于非退扭式成纜機，絞對和成纜同向絞合，同向絞合使線對具有“增扭”的效果，反向則具有“減扭”效果,增扭會使兩導體間的距離相對較穩定，減扭則破壞其穩定性。成纜時四對芯線進入對絞機之前，一定要同步皮帶上下壓住，使四對芯線張力均勻。成纜時各組線張力適宜，使纜芯的結構既保持對稱又不過分?jǐn)D壓。4對線的彎曲直徑應大于150 mm，在鋁箔及PET包帶工序中屏蔽帶的張力應保持不變,應防止張力的周期性波動。4P芯線成纜收線,其彎曲直徑應大于300 mm。成纜后芯線結構要緊湊穩定，節距不易松散。實踐證明，在其它條件相同下同向絞合更好，所以成纜絞合方向也很重要。根據目前的生產經驗，在成纜過程中應注意以下幾點：
1）各組線張力適宜，使纜芯的結構既保持對稱又不過分?jǐn)D壓。成纜節距通常為80-100mm左右，，具有自動對中功能,以減小絞對節距的破壞程度。
2）放線架采用主動放線，四對線進入成纜機之前一定要有同步皮帶上下壓住，使四對線受力均勻，導輪盡量大，使對絞節距保持穩定，并有張力反饋。
3）對成纜的質量要求是，纜芯結構穩定，緊湊，節距不易松散，對阻抗不均勻性影響最小。
4.護套押出：
UTP 四對5類纜護套最小厚度為0.50mm，電纜最大外徑小于5.8mm,中間放一撕裂繩。外護套表面圓整，光滑，延伸率大于或等100%�？估瓘�(qiáng)度大于或等12.5Mpa.護套包覆于纜芯外，不能使纜芯松動，也不能擠壓纜芯，以防電氣性能易受環境變化影響。押出時護套不宜過松和過緊，過松的護套會使電纜使用時因外力作用使線對發生相對滑動, 影響回波損耗值。過緊會使絕緣層受壓，也會影響線纜衰減。為了減小纜芯放出時對纜芯的破壞，公司現有護套押出機為上海金東65型螺桿實際生產押出時采用對中式主動放線架。
5. 成圈與包裝
 傳統的成圈工藝使電纜在施工放線時易打扭，使纜芯出現“退扭”及加“加扭”。當出現這種情況時，電纜的阻抗將產生變化并引起“結構回波損耗”問題，同時使90m段長內的電纜串音性能降低�，F(xiàn)有設備為交叉卷繞成圈機，成圈后線纜呈#型排列，不會扭曲。標準包裝為305m，采用易拉箱進行包裝。
品質保證源于對細節的關注，在實際生產中各工序的工藝參數，作業標準，
測量工具和方法嚴格依照線纜圖紙作確認，才能生產出合格的產品。
