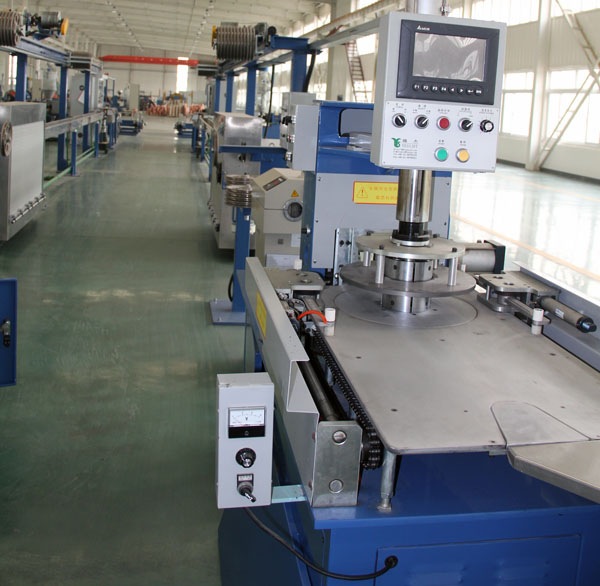

全自動電線成圈包裝機
- 機器名稱： 全自動成圈機，搖盤機，包膜機
- 機器型號： 6平方以下電線自動包裝
- 機器性能： 計米準確，速度快
1.特色：
可由放線機供線或直接連接押出機。
線卷生產量約為手工卷繞的4倍(以200M長線卷為例)。
卷繞后可接續自動膠膜纏繞機將線卷自動包裝及加上標簽。
如自動卷繞后加以自動纏繞膠膜時生產量約為手工的7倍。
本機采用伺服馬達排線系統,線卷比手工卷繞的更整齊美觀。
采用屏幕觸控式人機接口操作面盤,操作親切簡便。
微電腦內存可儲存99種不同線卷規格,當您需要變更產品規格時,只要讀取已儲存之規格數據即可,無須再次輸入,立即可以生產。
此機械有自動偵測錯誤功能，當有問題時會發出警訊提醒操作者。
2.性能規范：
電源：AC 380V，三相，50Hz(中國)，或由客戶指定。
操作方向：右手機﹙從左手方向進線﹚，或由客戶指定。
適用線種：ψ1-ψ12mm電子線,計算機線,汽車花線,BV/AV電力線,建筑線。
搖盤頭設計轉速：780 RPM Max.。

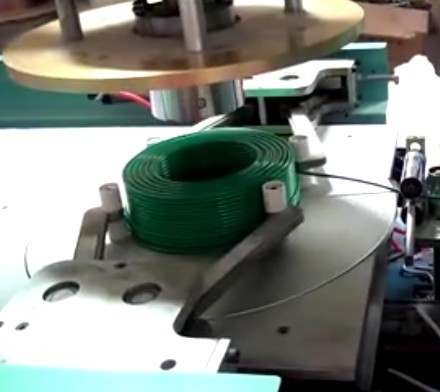

線卷尺寸：
外徑ψ460mmMax. ×高度50～120mm ;
線卷內徑依搖盤頭規格而定，其規格范圍為:ψ140～ψ220mm﹙固定尺寸﹚。
成品送線方式：抱線式。
過尺機組：計尺單位0.01M，預報自動減速，到米自動搖盤動作流程。
排線裝置：采用伺服馬達排線，與搖盤主機同步。
全機電氣回路控制：采用三菱微電腦可程控器﹙PLC﹚。
操作面盤采用人機接口﹙Graphic Operator Interface﹚。
操作面板上之儀表及開關：觸控屏幕、調速鈕、緊急開關。
速度可在觸控屏幕調整亦可在調速鈕調整。
本機PLC留有測徑儀接點:﹙測徑儀器由客戶自備﹚
直徑未達標時可自動排除廢線或人工標示后繼續成圈功能。
